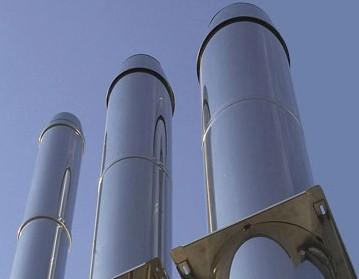

自立式烟囱隔热层和内衬层的设置要求

隔热层的设置要求

（1）当烟气温度高于规定的钢筒壁最高受热温度时，应设置隔热层。

（2）烟气温度低于150℃，烟气有可能对烟囱产生腐蚀时，应设置隔热层。

（3）隔热层厚度由温度计算决定，但最小厚度不宜小于50mm。对于全辐射炉型的烟囱，隔热层厚度不宜小于75mm。

（4）隔热层应与烟囱筒壁牢固连接，当采用块体材料或不定型现场浇注材料时，可采用锚固钉或金属网固定。烟囱顶部可设置钢板圈保护隔热层边缘。钢板圈厚度不小于6mm。

（5）为支承隔热层重量，可在钢烟囱内表面，沿烟囱高度方向，每隔1-1.5m设置一个角钢加固圈。

（6）当烟囱温度高于560℃时，隔热层的锚固件可采用不锈钢（1Cr18Ni9Ti）制造；烟气温度低于560℃时，可采用一般碳素钢制造。

（7）对于无隔热层的烟囱，在其底部2m高度范围内，应对烟囱采取外隔热措施或者设置防护栏杆，防止烫伤事故。

内衬的设置要求

（1）设置内衬是因为以下一个原因或多个原因同时存在。

1）隔热，避免筒壁温度过高；

2）保温,避免烟气温度过低产生结露,减少筒壁腐蚀。

（2）内衬材料。内衬材料应根据烟气温度和烟气腐蚀性质综合确定

1）耐火砖,最高使用温度可达1400℃,自重比较大,施工繁重

2）硅藻土砖,最高使用温度达80O℃,自重轻,保温隔热效果好，膨胀系数低；

3）耐酸砖,用于强腐蚀烟气,使用温度不超过150℃，不能用于烟气温度波动频繁的烟囱；

4）普通黏土砖，最高使用温度500℃，自重大，耐酸性较好；

5）耐热混凝土，可根据烟气温度要求配置不同耐热的混凝土（200-1200℃），可现浇，也可预制；

6）硅藻混凝土，以碎砖为骨料，以氧化铝水泥配置，可现浇，也可预制，允许受热温度为150-900℃，是良好的隔热、保温材料；

7）烟囱FC-S喷涂料，适用于温度小于等于400℃的钢烟囱。主要成分：结合剂--特殊水泥；骨料--用高硅质烧成蜡石为主要成分的骨料；外掺剂-耐酸细粉料。施工方法：现在筒内壁焊短筋挂钢丝片，再喷涂60-80mm厚的FC-S喷涂料；

8）高强轻质浇注料，重力密度8-10kN/m³，耐热温度700℃，采用密布的锚固件与筒壁加强连接，锚固件为Y形或V形不锈钢板制作。现浇厚度可为250mm左右；

9）不定型耐火喷涂料FN130、FN140，起隔热耐磨防腐作用，喷涂厚度可为70-120mm，使用温度为1200℃。为了固结喷涂料，应先在筒壁内侧点焊Y形或V形锚固件，间距为250mm。

（3）内衬支承环。内衬要超过支承环边缘，并不小于12mm，也不大于内衬厚度的⅓。筒首宜用不锈钢板封闭。
